Jaudas pārvades ķēdes rats ANSI 50
Jaudas pārvades ķēdes rats ANSI 50 ir ķēdes rata veids, ko parasti izmanto mehāniskās jaudas pārvades sistēmās. Tas ir paredzēts, lai ar ķēdes palīdzību pārnestu griezes momentu un rotāciju starp vārpstām. ANSI (American National Standards Institute) 50 standarts attiecas uz ķēdes soli — attālumu starp ķēdē blakus esošo rullīšu viduslīnijām. ANSI 50 gadījumā solis ir 15,875 mm (0,625 collas).
Jaudas pārvades ķēdes rats ANSI 50 ir pieejams dažādos izmēros, ar dažādu zobu skaitu un urbuma izmēriem. Zobu skaits nosaka ātruma attiecību starp dzenošo un dzenošo vārpstu, savukārt urbuma izmērs nosaka vārpstas diametru, uz kura var uzstādīt ķēdes ratu. Ķēdes ratam var būt arī atslēgu izgriezumi vai regulēšanas skrūves, lai novērstu tā slīdēšanu vai griešanos uz vārpstas.
Viena no ķēdes un ķēdes ratu sistēmas izmantošanas priekšrocībām spēka pārvadei ir tās spēja pielāgoties novirzēm un trieciena slodzēm. Ķēde var nedaudz izstiepties vai saspiesties, lai kompensētu nelielas novirzes starp piedziņas un piedziņas vārpstu, savukārt cita veida spēka pārvades sistēmas, piemēram, siksnas vai zobrati, var nepieļaut šādu novirzi. Ķēde spēj arī absorbēt triecienslodzes, kas var rasties pēkšņa sistēmas paātrinājuma vai palēninājuma dēļ.
Produktu parametri
 |
50 | ||||||||||
| PIEZĪME | mm | ||||||||||
| Piķis | 15.875 | ||||||||||
| Veltnis Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Izmēri: mm | |||||||||||
| Zobi | OD | P.C.D | Garlaicība:d | B tips simplekss | B tipa dupleksais | Materiāls | |||||
| Centrmezgls | Svars Kilograms |
Garlaicība:d | Centrmezgls | Svars Kilograms |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |

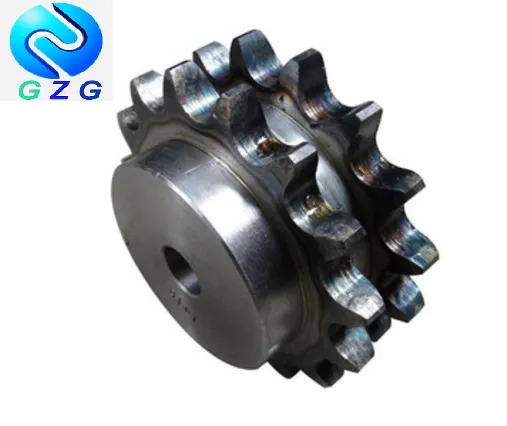

Produkta attēls
Lai nodrošinātu pareizu darbību un pagarinātu spēka pārvades ķēdes rata ANSI 50 kalpošanas laiku, ir svarīgi izvēlēties piemērotu izmēru un veidu ķēdes un ķēdes rata pielietojumam, kā arī uzturēt pareizu spriegojumu un eļļošanu. Pārāk liels spriegums var izraisīt priekšlaicīgu gultņu nodilumu un slodzi, savukārt pārāk mazs spriegums var izraisīt ķēdes slīdēšanu vai zobu izlēcienus. Pareiza eļļošana samazina berzi un nodilumu, kā arī palīdz novērst rūsu un koroziju.
