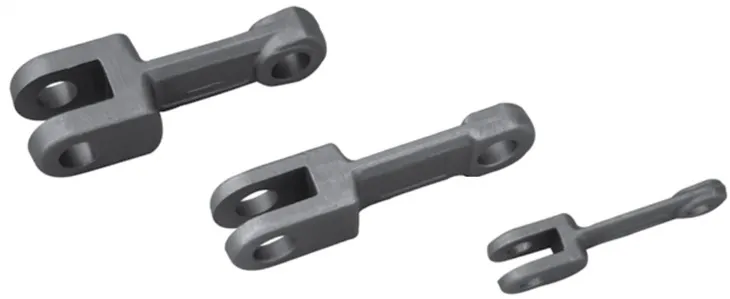

Vissvarīgākais pielikums nonometiet{0}}kalto ķēdiir skrāpis. Tas ir piemetināts uz ķēdes, kas var nodot lietas. Skrāpim ir divi caurumi, kurus izmanto, lai savienotu gumijas stiprinājumu, lai izvairītos no skrāpja bojājumiem. Materiālam mēs parasti piedāvājam 20CrMni (saite), 40Cr (tapa) un Q235 (skrāpi un gaisa klipu).
Drawing of Scraper Drop Forging Chain
Dimensions of Scraper Drop Forging Chain for reference
| Ķēde Nē. | Piķis | Izmēri | Galīgais spēks | Svars | |||||||
| A | B | C | D | E | T | 20CrMnTi | 40 Kr | 42CrMo | |||
| mm | mm | mm | mm | mm | mm | mm | KN | KN | KN | Kg/M | |
| 10160B | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102F | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160F | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200F | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |
GZG Scraper Drop Forging Chain pasūtījumu sadale
1. Jautāšana un citēšana (2021. gada 9. novembris)
2. Zīmējuma apstiprinājums (2021. gada 12. novembris)
3. Saskaņas par piegādes laiku (2021. gada 12. novembris)
4. Detalizēta PI apspriešana un parakstīšana (2021. gada 15. novembris)
5. Maksājuma apstiprinājums (2021. gada 22. novembris)
6. Organizēt ražošanu (2021. gada 23. novembris)
7. Gatavais produkts un iepakojums (2022. gada 7. janvāris)
Please let us know if you need any help during your inquiry, we are glad to help. And don't worry about our quality, we yet receive any complaint from our clients, GZG Transmission is a trustworthy business partner.
